熱処理

熱処理加工とは金属材料に過熱と冷却を加えて、形そのものを変えるのではなく性質を向上させることをいいます。

名称 設備仕様 炉内サイズ 設備台数
堅型ガス炉 max 600℃　2500kg／回 W2300mm×L2000mm×H1500mm 1
堅型電気炉 max 570℃　1000kg／回 φ1300mm×1300mm 2
堅型電気炉 max 570℃　500kg／回 φ900mm×1100mm 1
箱型電気炉 max 500℃　200kg／回 W580mm×L1020mm×H650mm 1
箱型電気炉 max 900℃　200kg／回 W480mm×L1000mm×H500mm 1
箱型電気炉 max 800℃　200kg／回 W500mm×L1000mm×H400mm 1
箱型電気炉 max 1050℃　600kg／回 W750mm×L1750mm×H500mm 1
歪取プレス 油圧式　25ton ― 1
  • ※協力会社は、縦：2600mm横：2900mm高さ：1200mmのガス炉も保有しており、顧客からの大型製品への熱処理要求にも対応可能です。

機械加工

切削工具や工作機械を用いて素材を加工することを機械加工と呼びます。
加工に当たっては当社が保有している旋盤・フライス盤・ボール盤・NC工作機械・マシニングセンタなどの工作機械を使用します。

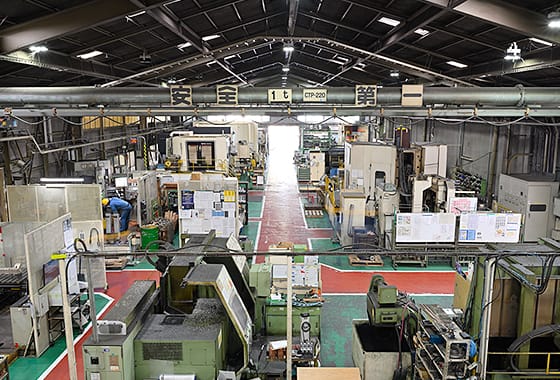

機械工場全景

機械加工主要設備

以下の機械加工機器は、導入している機器の一部です。その他、さまざまな機械加工に対応した機器を多数配備しています。

横型マシニングセンタ ①

設備性能 設備台数
テーブルサイズ：□1,000㎜、 ATC：240本ツールハイブ
主軸回転数：15,000min-1
加工範囲：2,050㎜×1,800㎜		 1台

横型マシニングセンタ ②【NHX8000】

設備性能 設備台数
テーブルサイズ：□800㎜、 ATC：240本
主軸回転数：15,000min-1、
加工範囲：1,450㎜×1,450㎜		 1台

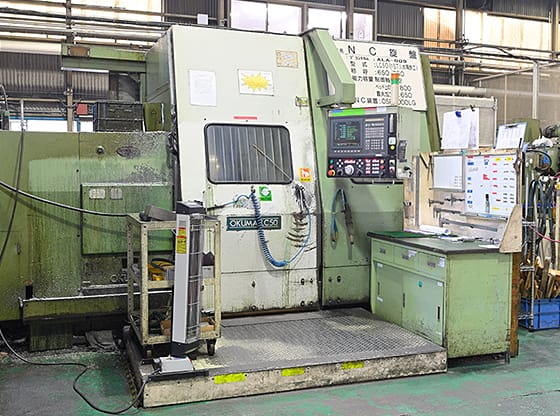

CNC旋盤

設備性能 設備台数
最大振り：φ800㎜
刃物台：12本（ATCタレット）
最大加工寸法：φ650×750㎜		 4台

立形CNC旋盤

設備性能 設備台数
最大振り：φ1,000㎜
刃物台：ミル軸付12角タレットVDI方式
最大加工寸法：φ920×800㎜		 1台
